Brandwerend EN 1634-1
E, EI1, EI2, EW 30′, 60′, 90′, 120′, 180′, 240′, 300′
De Europese brandnormen hebben geleidelijk de plaats ingenomen van de nationale normen en zijn nu de referentie voor brandproeven en brandclassificatie.
Deze normen worden strikt nageleefd door de deuren die door Heinen worden vervaardigd.
Op deze pagina vindt u gedetailleerde uitleg over de classificatiecriteria.
Neem gerust contact met ons op als u vragen heeft of als u uw specifieke wensen wilt delen.
De norm voor brandweerstandtesten.
De referentie voor het testen van de brandwerendheid van deuren, sluitingen en ramen is de Europese norm EN 1634-1.
De weerstandsklasse wordt uitgedrukt in minuten, wat overeenkomt met de duur van de brandproeven (van 15 tot 240 minuten).
Voor het slagen van brandproeven gelden verschillende categorieën criteria, afhankelijk van het land:
- Branddichtheid (E)
- Straling (W)
- Isolatie (I) onderverdeeld in 2 categorieën: I1 en I2
Branddichtheid (E)
Dit is de eerste vereiste voor het behalen van een brandwerendheidscertificaat volgens EN 1634-1. Drie meetcriteria worden gebruikt om de branddichtheid te bepalen. Als zelfs één van deze niet wordt gehaald, wordt de deur niet als branddicht beschouwd:
- Een wattenbol wordt nabij de deur geplaatst en mag niet vlam vatten.
- Het mag niet voorkomen dat er meer dan 10 seconden lang een continue vlam ontstaat aan de beschermde zijde van de deur.
- Er mogen geen openingen groter dan 25 mm in diameter of scheuren langer dan 150 mm met een hoogte van meer dan 6 mm ontstaan.
Straling (W)
Straling is een maat voor de stralingsflux aan de beschermde zijde, 1 meter van het getest element. Deze mag niet meer dan 15 kW/m² bedragen. Dit criterium (W) wordt nooit op zichzelf vermeld en wordt altijd gepaard met het dichtheidscriterium (E). Daarom komt het vaak voor dat deuren worden aangeduid als EW30, EW60, enzovoort.

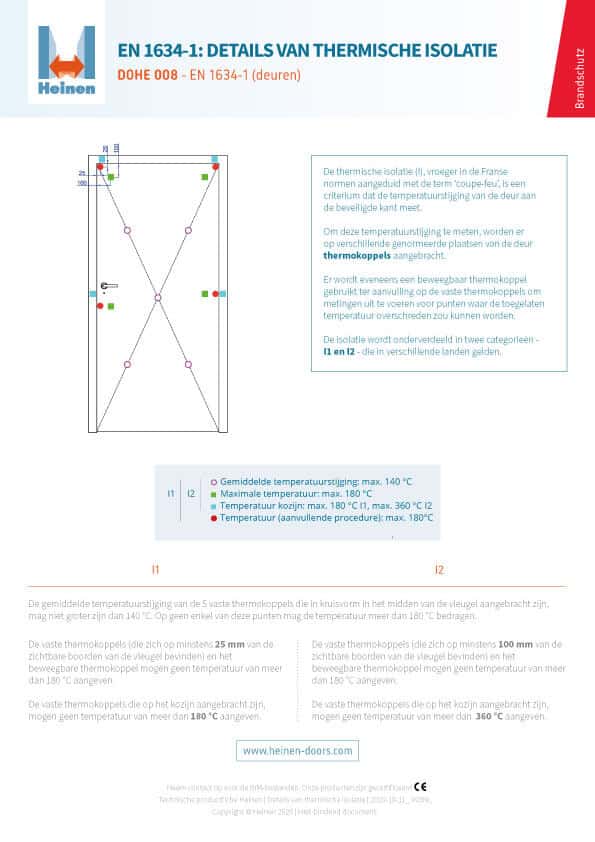

Thermische isolatie I1 & I2
Isolatie wordt onderverdeeld in twee categorieën die in verschillende landen van toepassing zijn: I1 en I2. De I1-brandtests zijn strenger dan de I2-tests (voor meer informatie download hieronder).
- E wordt vooral gebruikt in Engelssprekende landen en werd vroeger “vlamdicht” genoemd. voorbeeld: E60
- EI2 wordt toegepast in de meeste EU-landen, zoals Frankrijk, Duitsland, Italië, Spanje, … voorbeeld: EI2-180
- EI1 wordt opgelegd door de Belgische wetgeving. voorbeeld: EI1-60
- Wanneer in een lastenboek I wordt vermeld zonder 1 of 2 te specificeren, wordt gewoonlijk EI2 bedoeld, bv. EI 30 betekent gewoonlijk EI2-30.
- EW wordt in Nederland opgelegd. voorbeeld: EW90
- Om meer te weten te komen over de verschillen in tests en waarden tussen EI1 en EI2, kunt u onze documentatie over brandbeveiligingsnormen downloaden!
Brandwerend normentabel
De onderstaande tabel met normen toont de weerstandsklassen en voorschriften per land, evenals de normen die met Heinen-deuren kunnen worden behaald. In Europa vindt u de norm EN 1634-1, evenals de norm EN 13501-2.
| Land | Europa | België | Frankrijk | |||
|---|---|---|---|---|---|---|
| Normen | EN 13501-2 | EN 1634-1 | NBN 713020 + Benor Atg | Ministerieel besluit 03/08/99 | ||
| Symbolen | E | EW | EI | Rf | CF | |
| Weerstandsklasse | E 15 E 20 E 30 E 45 E 60 E 90 E 120 E 180 E 240 |
EW 15 EW 20 EW 30 EW 45 EW 60 EW 90 EW 120 EW 180 EW 240 |
EI15 EI1 20 EI1 30 EI1 45 EI1 60 EI1 90 EI1 120 EI1 180 EI1 240 |
EI2 15 EI2 20 EI2 30 EI2 45 EI2 60 EI2 90 EI2 120 EI2 180 EI2 240 |
Rf 30 Rf 60 Rf 90 Rf 120 Rf… |
CF 30 CF 60 CF 90 CF 120 CF … |
 WeerstandsklasseHeinen |
E 30 E 60 E 120 E 180 E 240 Enkele deuren : E 300 |
EW 30 EW 60 EW 120 EW 180 EW 240 Enkele deuren : EW 300 |
EI1 30 EI1 60 EI1 120 EI1 180 |
EI2 30 EI2 60 EI2 90 EI2 120 EI2 180 EI2 240 |
Rf 30 Rf 60 |
CF 30 CF 60 CF 90 CF 120 |
| + tunneldeuren met weerstand: HCM120 / CN240 (N3) |
||||||
Naleving van Europese normen, evenals uitzonderlijke afmetingen.
Naast het ontwerp om te voldoen aan de EN 1634-1 norm en bestand te zijn tegen intensief gebruik en mechanische belasting, kunnen Heinen-deuren ook voldoen aan verzoeken voor uitzonderlijke afmetingen. Bijvoorbeeld, een Heinen EI1-60 dubbele deur kan gemakkelijk een opening van 4,40 x 4,40 m compartimenteren! Bovendien kunnen ze verschillende prestatiekenmerken combineren en zijn ze beschikbaar in enkele, scharnierende, dubbelwerkende en andere configuraties.
