Brandcurves voor tunnels
In brandwering (1634-1) zijn er varianten van de gestandaardiseerde ISO 834-curve.
De HCM-curve (Geharmoniseerde Hydrocarburecurve) wordt voornamelijk in Frankrijk gebruikt sinds de tragedie in de Mont-Blanc-tunnel in 1999, waarbij 39 mensen omkwamen. Deze curve werd bedacht om de extreem snelle temperatuurstijging te illustreren die zich voordoet bij branden in afgesloten ruimtes. Tegenwoordig wordt deze gebruikt om de brandwerendheid van deuren te certificeren die in tunnels worden gebruikt.
De RWS-curve, vernoemd naar het ministerie van Openbare Werken van de Staat Nederland, “Rijkswaterstaat”, dat de snelwegen en dus de vele tunnels in het land beheert. Deze curve volgt in grote lijnen hetzelfde verloop.
De RABT-curve, ontwikkeld in Duitsland volgens de richtlijnen van de RABT (Richtlijnen voor de uitrusting en werking van autotunnels) en de ZTV-regelgeving (ZTV-ING, enz.). Deze houdt rekening met een intens vuur, maar van kortere duur dan de RWS.

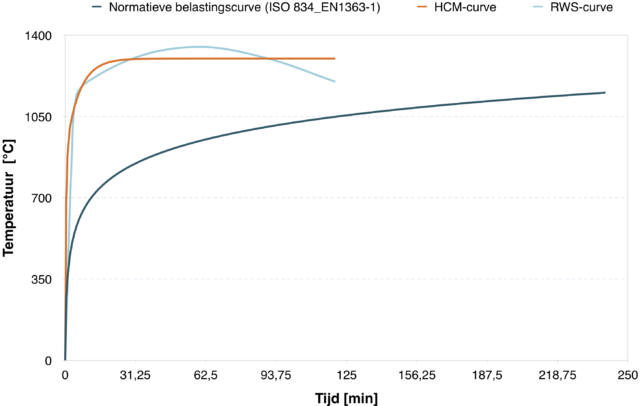

De temperatuurcurves
De brandcurves ISO 834, RWS, HCM en RABT-ZTV zijn gestandaardiseerde weergaven van de temperatuurontwikkeling in functie van de tijd tijdens een brand. Ze dienen als referenties voor het dimensioneren of controleren van de brandweerstand van specifieke structuren (gebouwen, tunnels, industriële installaties, enz.). Elke curve komt overeen met een specifiek brandscenario en vertoont verschillende opwarmingssnelheden en maximale temperaturen.
De ISO 834 curve
De ISO 834 curve is de meest bekende en meest gebruikte voor de brandweerstand van gebouwen. Het heeft een geleidelijke stijging. Na 2 uur kan de temperatuur meer dan 1000 °C bereiken zonder enige gedefinieerde koelfase. (Het is een continue stijging).
De RWS curve
De RWS curve (Rijkswaterstaat) werd ontwikkeld in Nederland voor zeer zware brandscenario’s in tunnels, met name voor koolwaterstofbranden (tankwagens, brandstoftransport). Het bereikt 1350 °C in 60 minuten. Het blijft gedurende 2 uur (120 minuten) op een zeer hoog niveau voordat het in de laatste fase daalt naar 1200 °C.
De HCM curve
De “Aangepaste” Hydrocarbure curve (HCM), die vaak in Frankrijk of internationaal wordt gebruikt voor tunnels en brandscenario’s met koolwaterstoffen (petrochemische platforms, enz.). Het heeft een snelle temperatuurstijging en bereikt 1100°C binnen 5 minuten. Het zal in 30 minuten de maximale temperatuur bereiken van 1300°C.
De RABT ZTV curve
De Duitse brandcurve RABT is specifiek voor wegtunnels. Het houdt rekening met een intense brand, maar van kortere duur dan de RWS curve. Het bereikt een plateau van 1200 °C binnen 5 minuten en blijft daar tot 30 minuten, waarna de temperatuur sterk afneemt. Deze curve gaat ervan uit dat de calorische belasting relatief snel wordt verbruikt.
Aangepaste koolwaterstof volgens de Franse regelgeving
Er werden drie weerstandniveaus voor tunneldeuren bepaald:
| Niveau | Brandweerstand volgens de gestandaardiseerde ISO 834-curve* | Brandweerstand volgens de HCM-curve* |
| N1 | 120 minuten | – |
| N2 | 120 minuten | 120 minuten |
| N3 | 240 minuten | 120 minuten |
** Succesvolle criteria E (brandwerendheid) en I2 (isolatie)
Tunneldeuren of HCM Heinen deuren
De tunneldeuren of HCM Heinen deuren voldoen aan de eisen van het hoogste niveau, namelijk niveau N3: HCM120 / CN240.
Deze deuren zijn op maat verkrijgbaar, zowel in enkele als dubbele uitvoering, en kunnen prestaties combineren (akoestisch, inbraakwerend, enz.) om zich aan te passen aan de verschillende situaties in tunnels. Indien nodig zijn ze ook voorzien van evacuatiemechanismen (anti-paniek stangen of sluitingen) om te voldoen aan de Europese normen EN 1125 en EN 179.
